断路器机械特性测试仪

（品牌：DVPOWER）

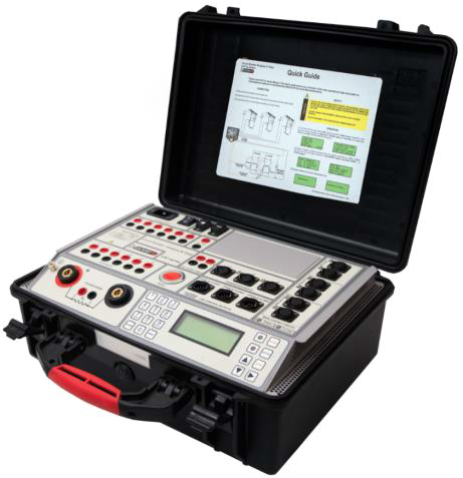

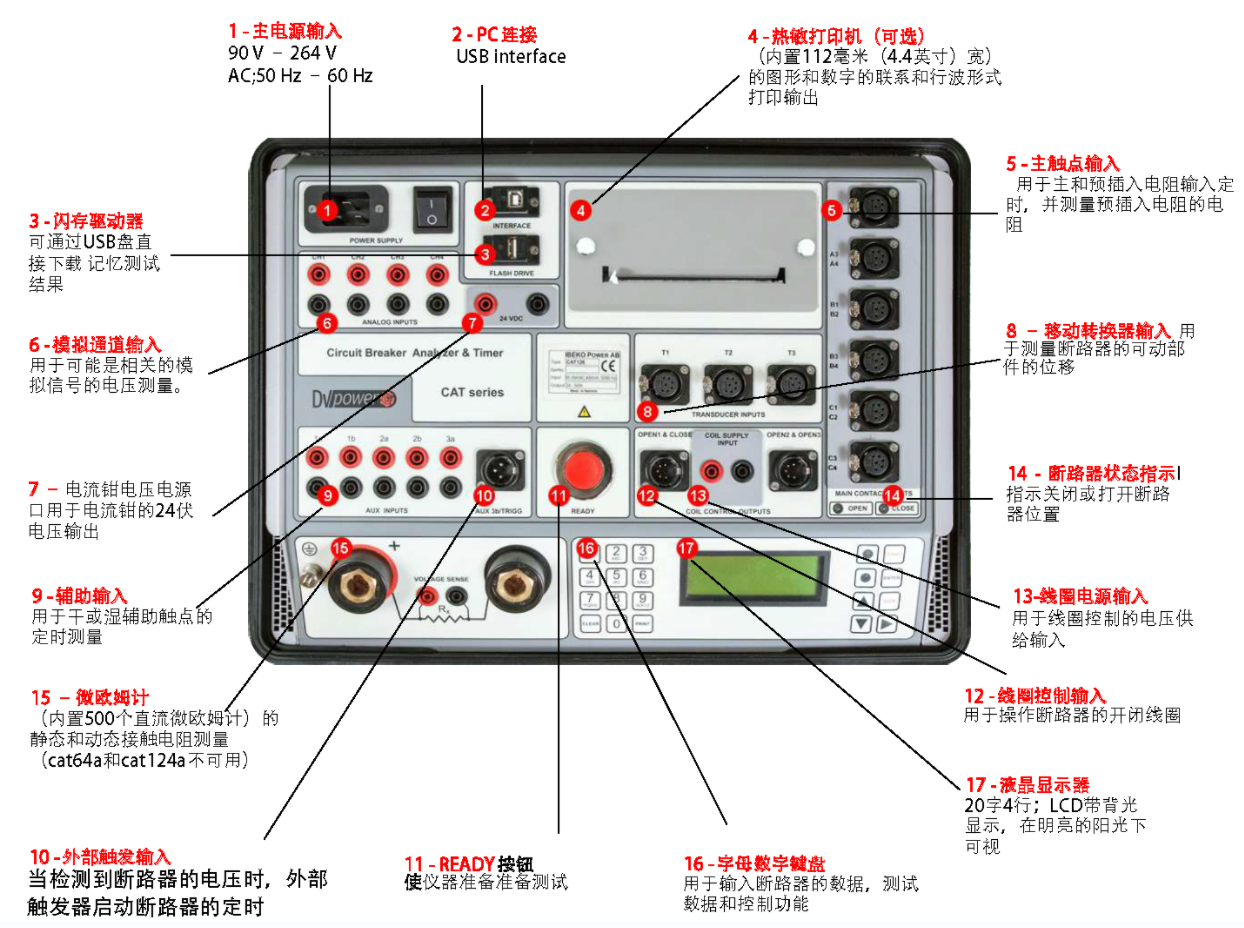

CAT II 系列 断路器机械特性分析仪

CAT II 系列断路器机械特性分析仪用于评估 各种类型断路器的运行状态。

 为断路器现场测试设计

 可在高电压环境下精确测量

 时间和运动测量

 双端接地功能

 内置微欧姆计（最多500A）

 动态电阻的测量

 可使用DV-Win软件对测试结果进行详细分析

功能应用

 同步定时测量高达12个主要接触（4个每相），包括预 插入电阻器（如果存在于断路器）和6个辅助触点

 预插入电阻器的电阻测量（如果存在于断路器中）

 断路器极间同步的评估

 线圈电流的测量，可以同时4个线圈

 用图形显示电压值来评估变电器的电池状态

 测量断路器移动部件的运动，触点滑动，超 程，回弹，阻尼时间和平均速度。

 “首次跳闸”测试

 静态电阻测量

 动态电阻的测量

技术数据

主触点输入

 接触输入数：高达12（3×4），每相4个， 取决于模型

辅助输入

 通道数：6，电位隔离（外部触发输入可作 为第六辅助输入）

 过电流和过电压保护

线圈驱动

 通道数：4（3个开放和1个关闭线圈）

 线圈触发的四个独立输出

 驱动特性: 300 V DC max, 35 A DC max

 电子驱动器：它提供了优越的计时控制

时间的测量

 0,1 ms 对于 2 s试验持续时间(采样率10 kHz)

 1 ms 对于 20 s 试验持续时间 (采样率 1 kHz)

 10 ms 对于 200 s 试验持续时间 (采样率100 Hz)

 时间精度：读数0.05%±分辨率

断路器操作

 关(C)

 开 (O)

 关-开 (C-O)

 开-关 (O-C)

 开-关-开 (O-C-O)

 第一次跳闸测试

DC 输出

 用于电流夹钳的24伏电压

通用转换器输入

 3个数字换能器通道数字旋转传感器：2500ppr

 3个模拟换能器器频道

 模拟转换器输入测量分辨率：16位。

 线性转换器的内部电源：5V直流

模拟输入

 4通道线圈电流测量

 4电压通道，每个通道有四个测量范围: ±0.5 V, ±2,5 V, ±60 V 和 ±300 V AC/DC

静态电阻测量

 内置微欧姆计测试电流可达500A，根据型 号决定

 电流范围 5 A - 500 A

 最大负载电压6,2 V

 阻值范围0,1 µΩ - 999,9 mΩ

 分辨率0,1 µΩ

 精度± (0,1 % rdg + 0,1 % FS)

动态电阻的测量

 电压和电流测量通道

 DRM采样率20 kHz（0.05毫秒的时间分辨率）

 分辨率16位

 DRM测试断路器操作使用：OPEN（O）

尺寸和重量

 尺寸(宽 x 高 x 深): 480 mm x 197 mm x 395 mm 18.89 in x 7.75 in x 15.55 in

 重: 12,9 kg / 28.4 lbs

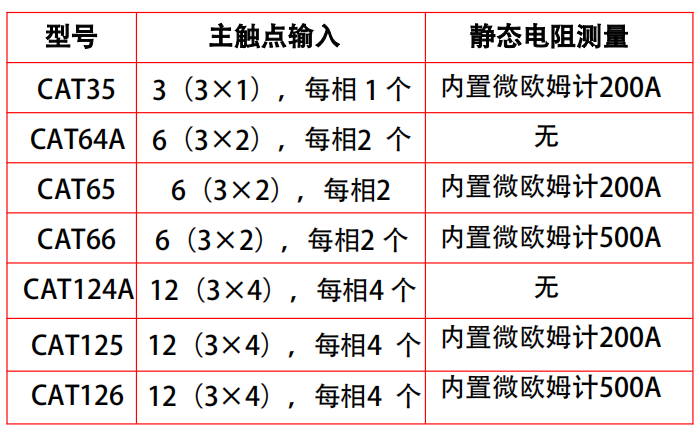

CAT II 系列- 型号
